Мини фонтан своими руками с нуля

Идея сделать небольшой фонтанчик пришла мне в голову довольно давно. Причем именно небольшой, так как на столе места не особо много, плюс автономным. Как то раз даже сделал фонтан. Но помпа была покупная(для аквариума) весила около 400 грамм и качала будь здоров. Соответственно фонтанчик получился не таким уж и маленьким как хотелось. А тут на днях в очередной раз роясь в своих запчастях от электроники наткнулся на кучку микромоторов от фотоаппаратов. И пришла таки мысль что можно сделать помпу и самому, причем настолько маленькую что фонтанчик будет размером с пачку сигарет по площади.
Помпу решил сделать по принципу центробежного насоса. В резервуар через входное отверстие поступает вода, а там колесом с лопастями раскручивается. Из за центробежной силы вода стремится к краю, на котором имеется выходное отверстие.
1 — отверстие для подвода жидкости; 2 — рабочее колесо; 3 — корпус; 4 — патрубок для отвода жидкости; Р — центробежная сила

Итак начинаем. Вот собственно и сам моторчик, размер более чем приемлемый.

Под этот мотор делаем рабочее колесо, которое будет качать воду.

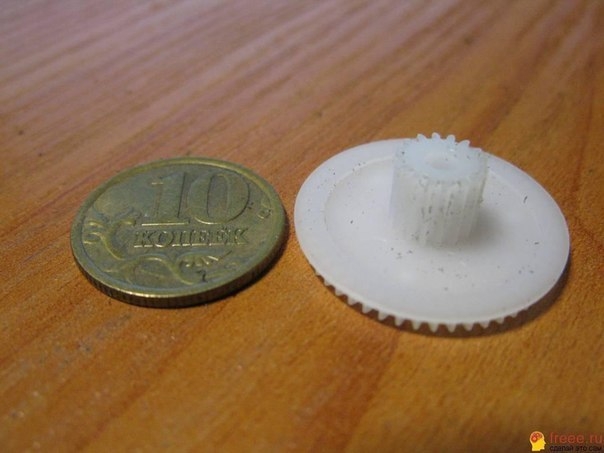

Его я сделал из первой попавшейся пластиковой шестерни.

После обработки под размер корпуса помпы она стала выглядеть так.

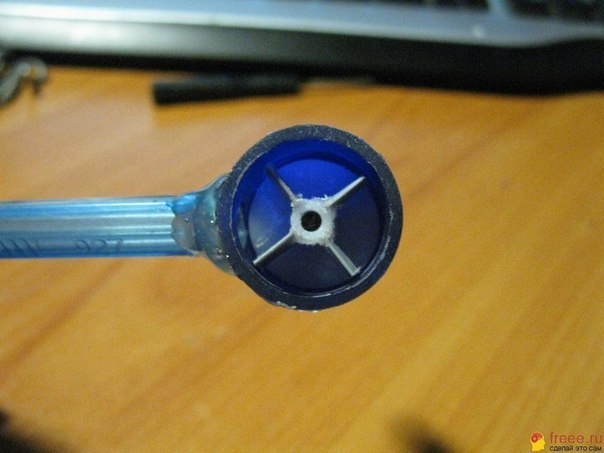

Теперь из кусочков пластика делаем лопасти и приклеиваем их к рабочему колесу. После того как клей подсохнет, обрабатываем напильником торцы, чтобы они не выходили за пределы колеса.

Приступаем к изготовлению корпуса нашей помпы. В качестве него я взял пластиковый колпачок от дезодоранта.

Отпиливаем от него лишнее и сверлим два отверстия. Маленькое вверху для оси мотора, а большое для выхода воды.

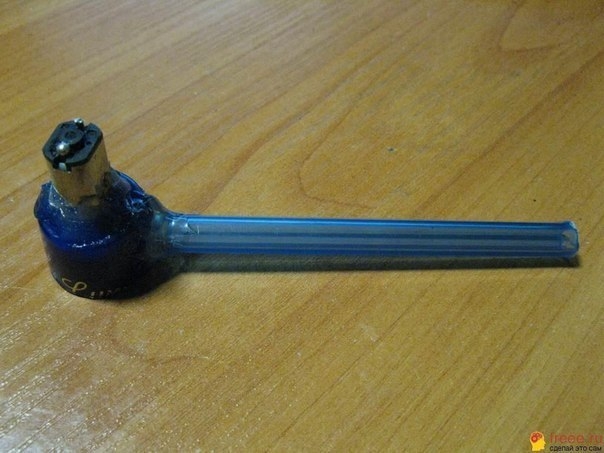

Теперь термоклеем прикрепляем к нашему корпусу мотор и выходную трубку. В качестве нее был выбран корпус от шариковой ручки.

Мотор следует приклеивать очень аккуратно без перекосов, чтобы рабочее колесо не задевало внутри за корпус при работе.

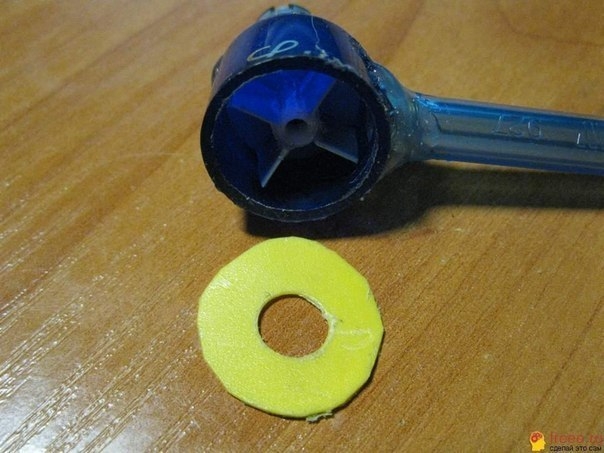

Как только клей высохнет, из куска пластика вырезаем панель с отверстием для входа воды. Я ее сделал из крышки от подсолнечного масла.

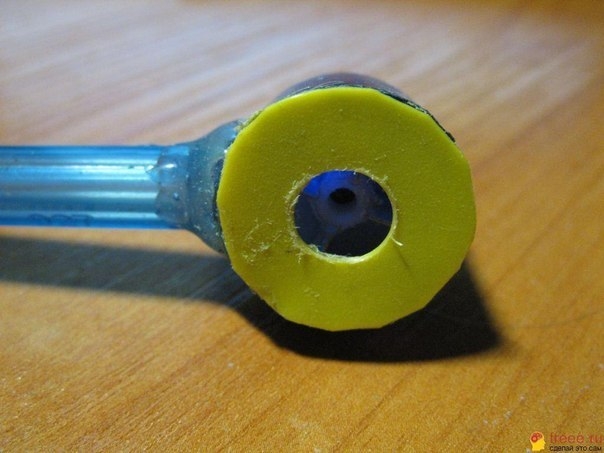

Герметично приклеиваем ее к корпусу и наша мини помпа готова. Такая помпа при своих размерах на тестовых испытаниях давала столб воды высотой 20 см и толщиной 4мм (внутренний диаметр корпуса ручки) при питании от нокиевской батарейки на 3.7 вольт. Если выходное отверстие сделать уже, то поток будет выше, но мне это было не нужно.

Теперь приступаем к изготовлению самого фонтана. Тут как говориться, у кого на что фантазии хватит. В моем воображении это была горка, с которой сверху падает поток воды, меняя направление при падении. Сделать ее решил из фольги, скомкав несколько шариков и склеив их термоклеем. После склейки и предварительной окраски из баллончиков заготовка выглядела вот так.

В качестве источника, откуда будет течь вода я взял ракушку подходящего размера и просверлил в ней отверстие для трубочки.

После прикрепления к горке помпы и и декоративных элементов получил вот это. Неокрашенные кубики фольги были временные для регулировки направления потока пока прикреплял ракушки и нижний желобок сделаный из корпуса от ручки.

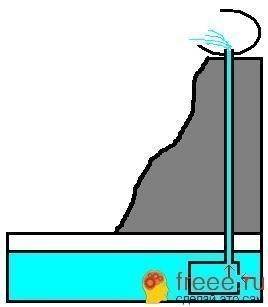

Помпа находится прямо под горкой, сквозь которую проходит корпус ручки и подключается к верхней ракушке.

В качестве резервуара для воды я взял небольшую пластиковую коробочку.

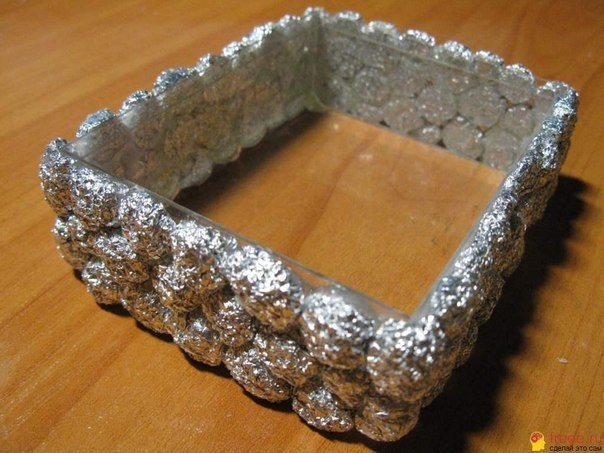

После обклейки шариками из фольги она стала выглядеть вот так.

Теперь вставляем нашу горку в резервуар, приклеиваем батарейку, выключатель, разъем для зарядки и опционально подстроечный резистор(я конкретно взял СП5-3 на 100 Ом) для регулировки силы потока и светодиоды для подсветки. Затем термоклеем приклеиваем саму горку к резервуару по краям.

Схема подключения деталей.

Маскируем места стыка горки и резервуара шариками из фольги и окончательно красим, не забыв защитить неокрашиваемые элементы.

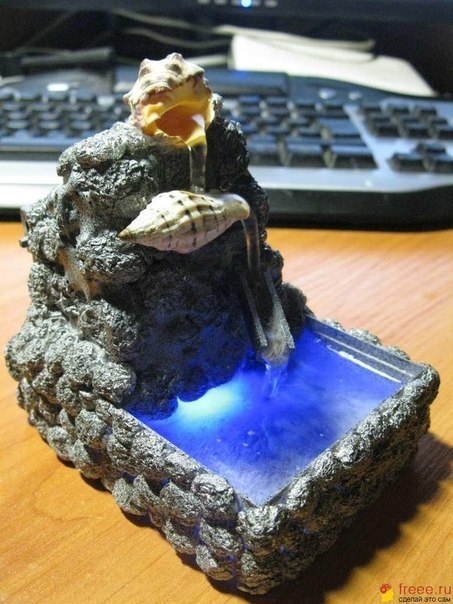

После высыхания краски заливаем в резервуар воду, включаем питание и наслаждаемся проделанной работой.
