Базовая выкройка платья
Базовая выкройка платья
Базовую выкройку платья, которую рассмотрим сегодня, можно использовать для моделирования всевозможных видов платьев, блуз, пиджаков и даже пальто.

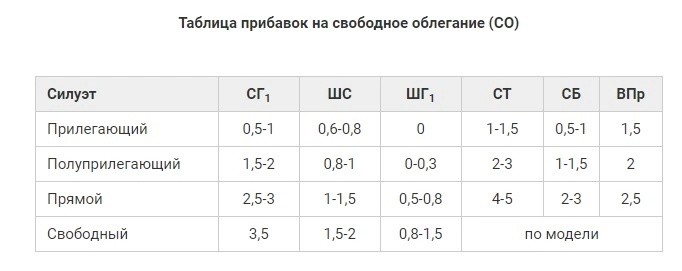

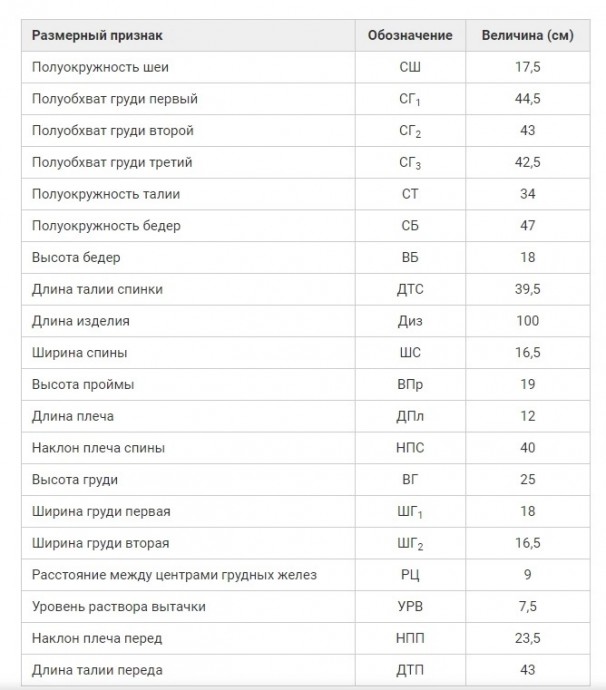

Мерки, снятые с фигуры, еще не являются размерами деталей изделия, тем более, что снимаются они одинаково для всех видов одежды. Поэтому при построении чертежа основы кроме снятых мерок учитываются прибавки на свободное облегание, на которые надо расширить детали изделия на определенных участках измерений. Прибавка - величина не постоянная, она не зависит от размера фигуры и изменяется в соответствии с направлением моды, назначением одежды, свойством ткани и т. д. Прибавка обеспечивает свободу дыхания, движения или служит для создания силуэта одежды. Прилегающий (приталенный) силуэт подчеркивает линию талии, прямой - скрывает формы фигуры, полуприлетающий - слегка подчеркивает их, свободный - создает летящую форму, расширенную от линии плеча или проймы, с образованием фалд.

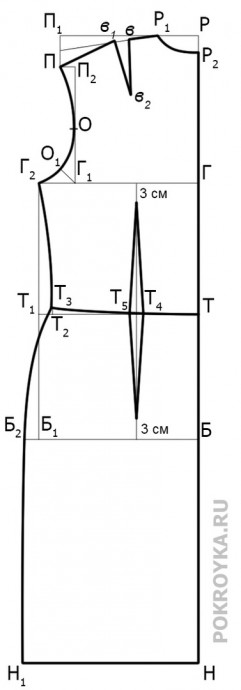

Построение спинки платья
1. Построить прямой угол с вершиной в точке Р, от которой вниз по вертикали отложить: Уровень глубины проймы: РГ = мерка ВПр + СО = 19 см + 2 см = 21 см Положение линии талии: РТ = мерка ДТС = 39,5 см Длину изделия: РН = мерка ДИз = 100 см Положение линии бедер: ТБ = мерка ВБ = 18 см Через все полученные точки провести горизонтали влево.
2. Ширина горловины спинки: РР1 = 1/3 мерки СШ + 0,5 см = 1/3 17,5 см + 0,5 см = 6,3 см Для фигур с жировыми отложениями в области седьмого шейного позвонка или развитыми мышцами в области плечевого пояса: РР1 = 1/3 мерки СШ + 1-1,5 см.
3. Глубина горловины: РР2 = 1/3 Ширины горловины = 1/3 6,3 см = 2 см. Или глубина горловины равна разнице мерок ДТС – ДТС1, где ДТС – это мерка длины талии спинки, измеренная от точки основания шеи до талии по спинки, а ДТС1 – от 7-го шейного позвонка. В точке Р2 горловину рисовать под прямым углом.
4. Ширина спинки: ГГ1 = мерка ШС + СО = 16,5 см + 1 см = 17,5 см.
5. Ширина всей проймы: ШПр = (СГ1 + СО) - (ШС + СО) - (ШГ1 + СО) = (44,5 см + 1,5 см) - (16,5 см + 1 см) - (18 см + 0,3 см) = 10,2 см.
6. Положение бокового шва: Г1Г2 = 1/2 ШПр = 1/2 10,2 см = 5,1 см.
В изделиях прилегающего и полуприлегающего силуэтов боковой шов располагается посередине проймы. Также боковой шов может располагаться на 1/3 ширины проймы от Г1 влево.
Для полных фигур положение бокового шва находится на расстоянии 1/2 всей ширины проймы минус 1 см.
В изделиях покроя реглан, рубашечный, кимоно боковой шов всегда располагается посередине проймы. Из Г2 опускаем вертикаль вниз, получаем Т1, Б1.
7. Построение плечевого среза

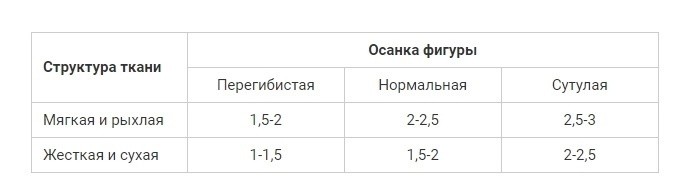

Из Р1 радиусом, равным мерке ДПл + величина раствора вытачки проводят дугу. Из Т радиусом, равным мерке НПС, делают засечку на первой дуге. На пересечении этих дуг получаем точку П. Р1П = мерка ДПл + раствор вытачки = 12 см + 2 см = 14 см. ТП = мерка НПС = 40 см. Раствор плечевой вытачки определяется в зависимости от осанки фигуры и структуры ткани. Из П вверх провести вертикаль до пересечения с горизонталью, получаем П1. Отрезок ПП1 разделить пополам и точку деления соединить тонкой линией с Р1. На тонкой линии от Р1 отложить 1/3 мерки ДПл, получаем точку в. Р1в = 1/3 12 см = 4 см.
Примечание.
Для фигур с выступающими лопатками вытачку располагают ближе к середине плеча; для фигур с кривизной спины в области позвоночника перемещают в сторону горловины спинки или располагают в ней. От в по тонкой линии отложить глубину выточки: вв1 = 2 см. Направление вытачек зависит от модели, но обычно их располагают параллельно середине спинки. Длина вытачки 7-10 см в зависимости от глубины: чем вытачка глубже, тем она длиннее. Стороны выточки уравнивают по большей стороне: вв2 = в1в2 = 8 см. Соединить прямой точку в1 с П.
8. Пройма спинки Из точки П вправо провести горизонталь и на пересечении с вертикалью из Г1, получаем П2. Контрольная точка проймы: Г1О = Г1П2 / 3 + 2 см = 16,5 см / 3 + 2 см = 7,5 см. По биссектрисе угла Г1 отложить: Г1О1 = 0,2 Ширины проймы + 0,5 см = 0,2 10,2 см + 0,5 см = 2,5 см. Примечание. Для сутулой фигуры этот отрезок увеличивают на 0,5 см, для перегибистой – уменьшают на 0,5 см. Пройму спинки провести плавной линией через точки П, О, О1, Г2.
9. Построение линии талии Прогиб на талии по боковому срезу: Т1Т2 = 2 см. Повышение линии талии по боку: Т2Т3 = 1 см. Для изделий отрезных по талии, повышение равно 0 см, а линия талии лифа проходит по горизонтали ТТ2.
10. Оформить боковой шов спинки с вогнутостью 0,3-0,5-0,7 см через точки Г2Т3.
11. Расширение по линии бедер: (СБ + СО) - (СГ1 + СО) = (47 см + 1,5 см) - (44,5 см + 1,5 см) = 2,5 см Если линия бокового шва делит пройму пополам, то и общее расширение по бедрам равное 2,5 см, делится тоже пополам. Если же ширина проймы спинки была взята как 1/3 от всей проймы, то и расширение по бедрам спинки тоже равно 1/3 от общего расширения. Б1Б2 = 1/2 2,5 см = 1,3 см.
12. Ширина спинки по низу: НН1 = ББ2 + 1 см Или из точки Б2 опустить вертикаль (для зауженного изделия) и расшириться на желаемую величину. Для сутулой фигуры ширина по линии низа равна ширине по линии бедер: НН1 = ББ2
13. Оформить плавную линию бедра с выпуклостью 0,5-0,7-1 см через точки Т3, Б2, Н1.
14. Глубина раствора вытачек по талии и их количество зависит от силуэта изделия и особенностей телосложения. В изделиях прямого и расширенного силуэтов вытачки по талии не предусматриваются. Общий раствор вытачек: (СГ1 + СО) – (СТ + СО) = (44,5 см + 1,5 см) – (34 см + 2 см) = 10 см. От полученной разницы нужно вычесть величину прогиба по боковому шву спинки равную 2 см (пункт 9) и по боковому шву полочки 2 см. 10 см – 4 см = 6 см – сумма талевых вытачек спинки и полочки. Для пропорциональной фигуры глубина талевой вытачки по полочке больше чем по спинке, и тогда из 6 см приблизительно 2/3 берут к полочке, а 1/3 к спинке. Примечание. Для фигур с выступающими ягодицами следует увеличить глубину вытачек на талии по спинки. Для фигур с выступающими бедрами следует увеличить прогиб на талии по боковым срезам переда и спинки. Для фигур с выступающим животом можно отказаться от построения передней вытачки, а если она необходима, то ее следует сделать минимальной величины.

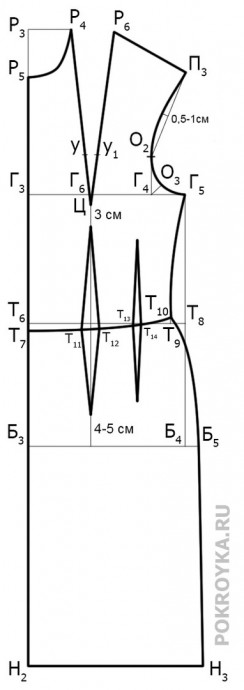

15. Положение вытачки на спинке Расстояние ГГ1 делим пополам и из этой точки проводим линию центра вытачки параллельно линии середины спинки вниз до бедер. Раствор вытачки: Т4Т5 = 1/3 6 см = 2 см. Длина вытачки вверху на 3 см ниже уровня груди, внизу на 3 см выше линии бедер. Построение полочки платья Чертеж полочки платья лучше строить напротив чертежа спинки.
16. Построить прямой угол с вершиной в точке Р3, от которой вниз по вертикали отложить: Р3Т6 = мерка ДТП = 43 см.
17. Понижение линии талии: Т6Т7 = 1 см (для отрезных по талии изделий). Для фигур с большим выступом живота этот отрезок увеличивается на 1-1,5 см. Если изделие не отрезное по талии, то понижение равно 0 см.
18. С чертежа спинки перенести: линию груди: Т6Г3 = отрезок ГТ = 18,5 см линию бедер: Т6Б3 = отрезок ТБ = мерка ВБ = 18 см. длину изделия: Т6Н2 (Т7Н2) = ТН = 60,5 см Через все полученные точки провести горизонтали вправо.
19. Ширина горловины полочки: Р3Р4 = 1/3 мерки СШ + 0,5 см = 1/3 17,5 см + 0,5 см = 6,3 см.
20. Глубина горловины: Р3Р5 = Ширина горловины + 1 см = 6,3 см + 1 см = 7,3 см.
21. Ширина полочки: Г3Г4 = мерка ШГ + СО = 18 см + 0,3 см = 18,3 см.
22. Положение бокового шва: Г4Г5 = 1/2 ШПр = 1/2 10,2 см = 5,1 см (пункт 5, 6). Из Г5 провести вертикаль вниз, на пересечении получаем Т8, Б4.
23. От Г3 вправо по горизонтали отложить расстояние до центра груди: Г3Г6 = мерка РЦ = 9 см.
24. Построение нагрудной вытачки: а) соединить прямой Р4 с Г6 и продлить ее вниз; б) от Р4 по прямой отложить: Р4Ц = мерка ВГ = 25 см (первая сторона нагрудной вытачки); в) от Ц вверх по линии отложить мерку УРВ. ЦУ = 7,5 см; г) от У вправо по горизонтали отложить раствор нагрудной вытачки: УУ1 = СГ1 – СГ2 = 44,5 см – 43 см = 1,5 см. д) из точки Ц через У1 провести вверх вторую сторону вытачки длиной, равной длине отрезка Р4Ц.
25. Построение плечевого среза полочки Из Р6 радиусом, равным мерке ДПл проводят дугу. Из Ц радиусом, равным мерке НПП, делают засечку на первой дуге. На пересечении этих дуг получаем точку П3. Р6П3 = мерка ДПл = 12 см. ЦП3 = мерка НПП = 23,5 см. Соединить прямой Р6 с П3 - получен плечевой срез полочки.
26. Пройма полочки Контрольная точка проймы: Г4О2 = 1/3 (Г1П2 – 0,5 см) = 1/3 (16,5 см – 0,5 см) = 5,3 см. По биссектрисе угла Г4 отложить: Г4О3 = 0,2 Ширины проймы = 0,2 10,2 см = 2 см. Примечание. Для сутулой фигуры этот отрезок уменьшают на 0,5 см, для перегибистой – увеличивают на 0,5 см. Соединить прямой П3 с О2, разделить отрезок пополам и влево провести перпендикуляр величиной 0,5-1 см. Пройму полочки провести через точки П3, 0,5-1, О2, О3, Г5.
27. Построение линии талии Прогиб на талии по боковому срезу: Т8Т9 = 2 см. Повышение линии талии по боку: Т9Т10 = 1 см. Если изделие отрезное по талии, то повышение равно 0 см, а линия талии лифа проходит через Т7Т9.
28. Оформить боковой шов полочки с вогнутостью 0,3-0,5-0,7 см через точки Г5Т10.
29. Расширение по линии бедер: Б4Б5 = Б1Б2 = 1,3 см
30. Ширина полочки по низу: Н2Н3 = Б3Б5 + 1 см Или из точки Б5 опустить вниз вертикаль и расшириться на желаемую величину. Величина расширения должна быть такая же как по спинке.
31. Положение вытачки на полочке Ось передней вытачки проходит через центр груди. Раствор вытачки: Т11Т12 = 2/3 6 см = 4 см (пункт 14). Длина вытачки вверху на 3 см ниже точки Ц, внизу на 4-5 см выше бедер. Раствор вытачки по полочке не должен превышать 3,5 см (для сухой ткани) или 4 см (для мягкой ткани). Если получилось больше, то вводят вторую дополнительную вытачку.
Дополнительную вытачку располагают посередине отрезка Г6Г5 и по своему раствору и длине она меньше, чем основная, и тогда: раствор основной вытачки: Т11Т12 = 2/3 4 см = 2,5 см раствор дополнительной вытачки: Т13Т14 = 1/3 4 = 1,5 см Длина дополнительной вытачки на 1-2 см короче за основную.
