Делаем мольберт раскладной: часть 3

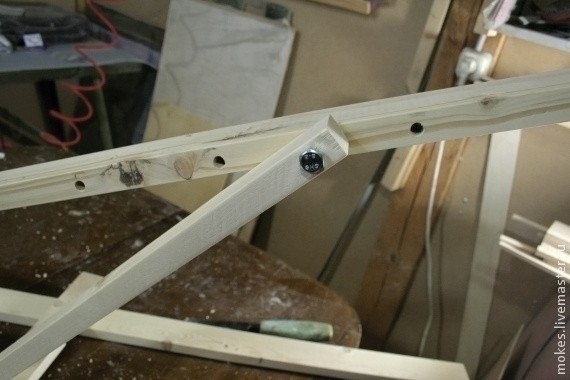

И прикручиваем сам фиксатор к раме. В итоге получается вот так

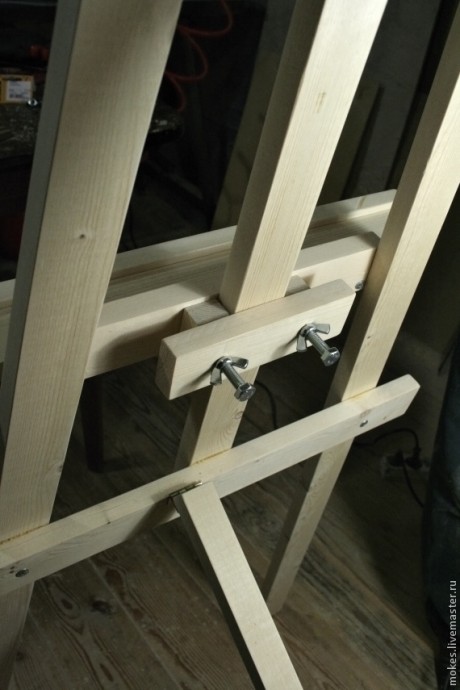

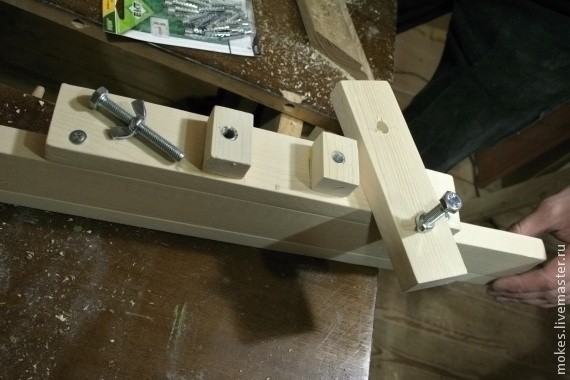

Просверливаем дырки в обоих деталях и вставляем туда болт с барашковой гайкой сзади для фиксации. Как я потом понял, лучше просверливать дырки до того, как подвижные детали буду присоединены к раме

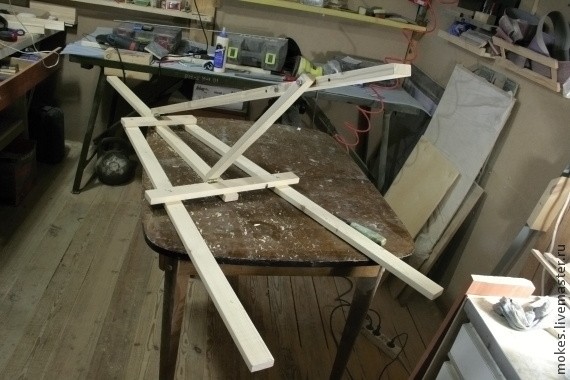

Получается пока что вот так

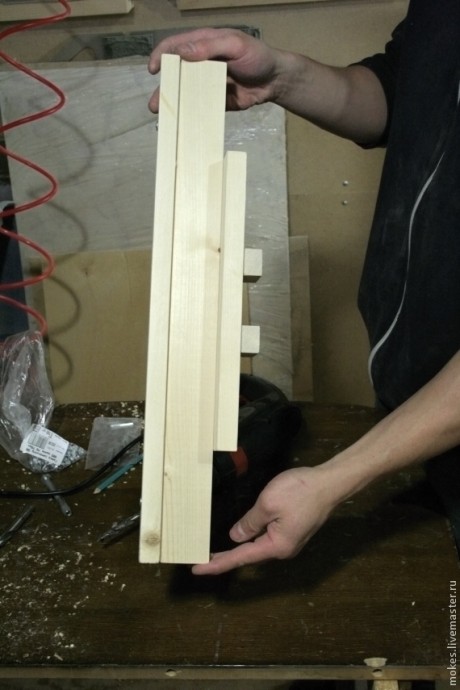

А вот наша нижняя деталь, которая будет держать подрамник или что-то ему подобное

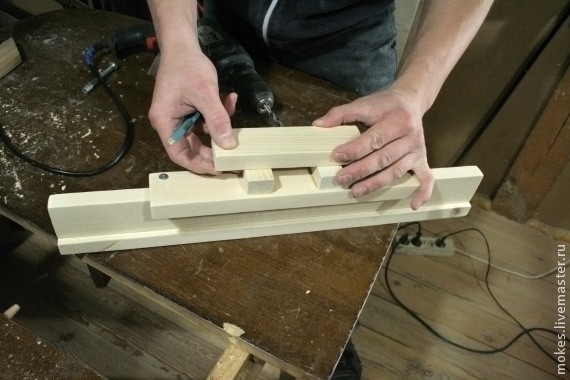

К ней нам нужно приделать вот такое. А именно, прикладываем оставшуюся деталь, которую мы отпилили, размечаем места соединения. Просверливаем так, чтобы не выйти насквозь в нижней детали

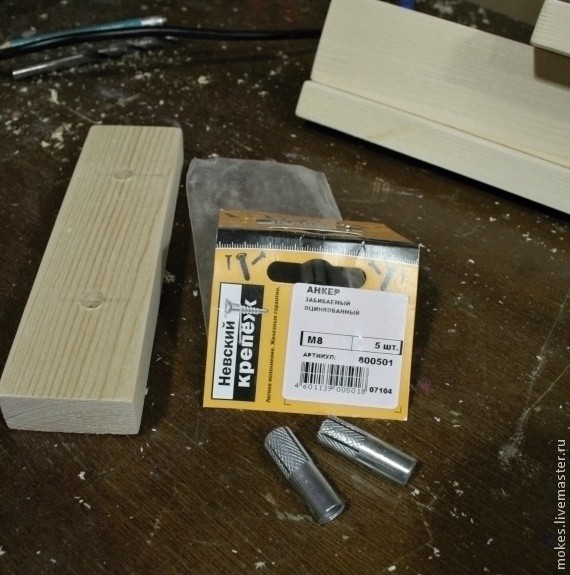

В отверстие нижней детали вставляем анкер

Получается вот такое нечто. Можно было все сделать немного попроще, но мне хотелось, чтобы спереди мольберта не были видны металлические детали.

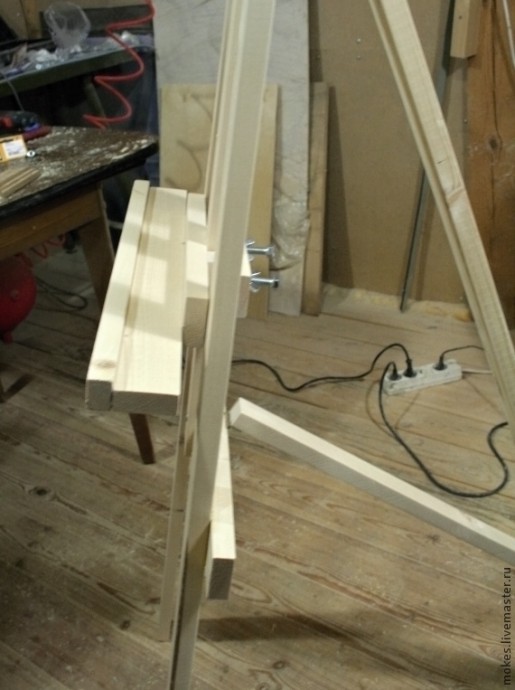

Для фиксации на вертикальной части мольберта вкручиваем болт руками и зажимаем барашковой гайкой

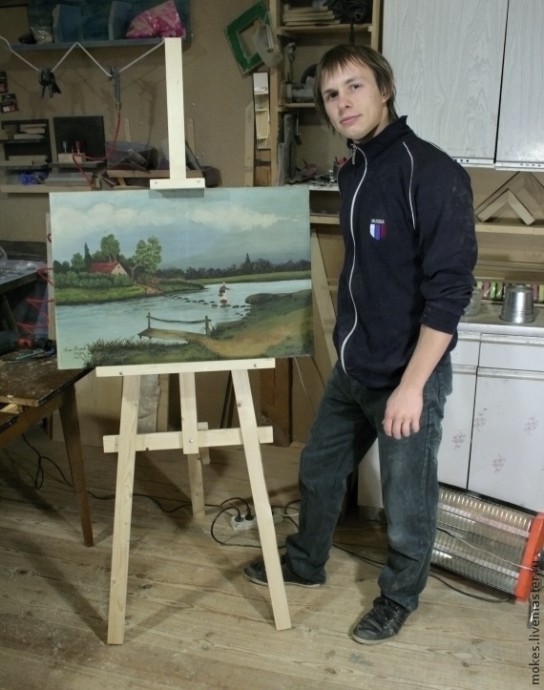

Точно также поступаем с верхней частью держателя подрамника. И мольберт готов

Очень надеюсь, что кому-нибудь это пригодится.

Многие этапы можно подкорректировать и упростить, но, поскольку это был мой первый опыт, это не считается.
