Определение ширины рукава через длину проймы и высоту оката

Автор: Лариса Клепачева.

Для сопряжение оката рукава с проймой необходимо определить длину проймы Дпр и вертикальный диаметр проймы dпр, а затем высоту оката Вок.

Ширина рукава в этом случае определяется по следующей формуле:

Шрук = 1,25*(Дпр+Дпр*Н) – 1,6*Вок-1,8, Где: Дпр – длина проймы с чертежа основы; Н – норма посадки по окату рукава; Вок – высота отката

Длину проймы Дпр следует мерить с чертежа основы гибкой линейкой или сантиметровой лентой, поставленной нам ребро, точно по линиям чертежа . (если есть припуск на сутюживание проймы спинки, то его необходимо будет вычесть)

Для определения высоты оката Вок нужно сначала определить вертикальный диаметр проймы dпр.

Вертикальный диаметр проймы dпр определяется следующим образом:

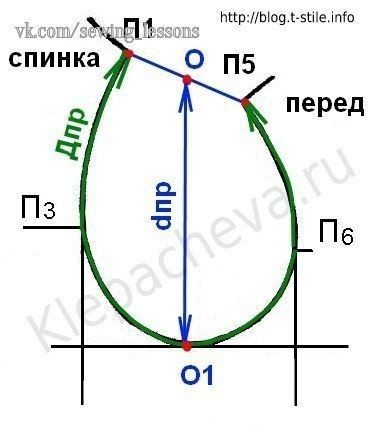

соединить прямой линией конечные точки плечевых срезов спинки П1 и переда П5, отрезок разделить пополам, точку деления обозначить О из точки О опустить вниз перпендикуляр к линии груди , отметить точку О1 Отрезок ОО1 и будет являться вертикальным диаметром незамкнутого контура проймы dпр.

Теперь можно рассчитать высоту оката Вок.

Высота оката рукава определяется

Вок = dпр – ОО2

Величина ОО2 зависит от степени развития дельтовидной мышцы руки и, следовательно, для разных размеров имеет разные значения, так

для фигур с ОГIII 88-92 ОО2 = 2,5см для фигур с ОГIII 96-104 ОО2 = 2,0 ÷2,5см для фигур с ОГIII 108-116 ОО2 = 1,5см для фигур с ОГIII 120 и выше ОО2 = 1,0см

Пример:

если dпр=19,5см, ОГIII = 100cм

Вок = 19,5 – 2,0 = 17,5см

Пример:

если Дпр = 47см; Вок = 17,5см

Шрук = 1,25*(47+47*0,1) -1,6*17,5-1,8=34,82см

И так, подведем итоги. Мы рассчитали ширину рукава тремя разными способами

Способ 1

Способ 2

В результате расчета по этим 3 способам получились разные значения, но достаточно близкие к друг другу. Это нормально.

Какой способ расчета выбрать решайте сами. У каждого из приведенных способов есть свои недостатки и достоинства
