Выкройка бюстгальтера с овальной втачной чашкой

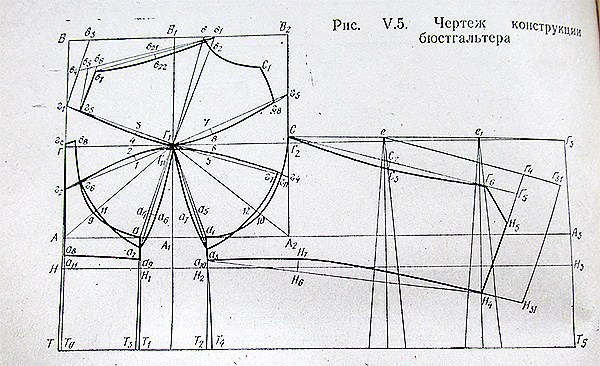

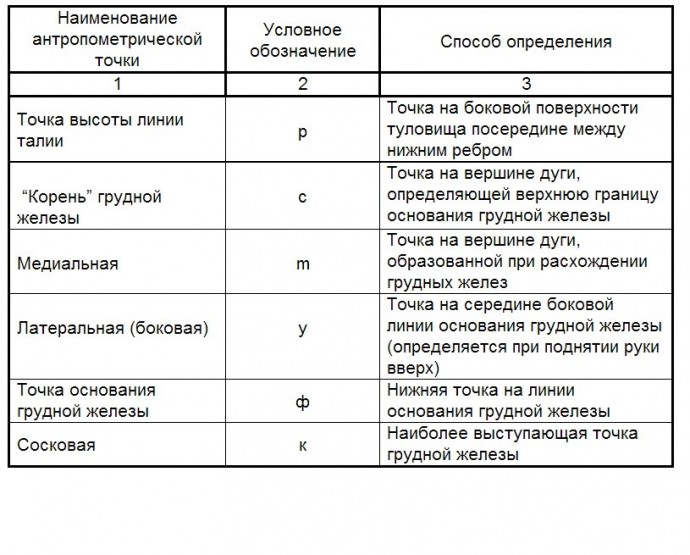

Построение чертежей конструкции изделий бюстгальтерной группы производится от линии талии.

Для этого в левом нижнем углу листа строится прямой угол с вершиной в точке Т.

От точкиТ вверх и вправо провести вертикальную и горизонтальную линии.

Горизонталь, проходящая от точки Т, определяет положение линии талии.

Линия основания грудных желез.

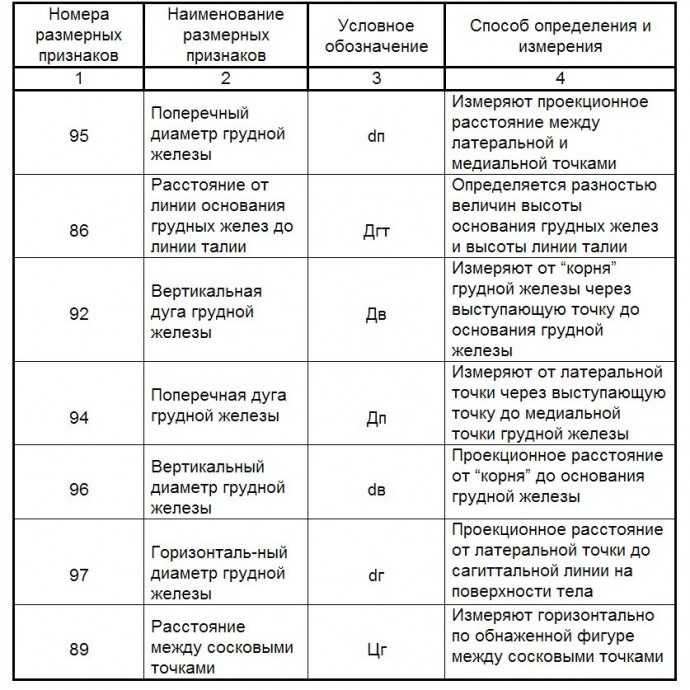

От точки Т вверх отложить отрезок ТА: ТА = Дгт, где Дгт – расстояние от линии основания грудных желез до линии талии.

Линия верхнего края чашки.

От точки А вверх отложить отрезок АВ: АВ = Дв, где Дв – вертикальная дуга грудной железы.

Линия, проходящая через выступающие точки грудных желез.

От точки А вверх отложить отрезок АГ: АГ = Дв/2 – 1,0. От точек А, Г, В вправо провести горизонтальные линии. Выступающая точка грудной железы Г1. От точки Г вправо отложить отрезок ГГ1: ГГ1 = Цг/2 + 0,3, где Цг – расстояние между сосковыми точками. Ширина чашки. От точки Г вправо отложить отрезок ГГ2: ГГ2 = Дп – 3,0 (для группы малых размеров), ГГ2 = Дп – 4,5 (для группы средних размеров), ГГ2 = Дп – 6,0 (для группы больших размеров), где Дп – поперечная дуга грудной железы. Через точки Г1 и Г2 провести вертикальные линии, пересечение которых с горизонталью А обозначить соответственно А1 и А2, с горизонталью В – соответственно В1 и В2. Построение нижней вытачки. Раствор нижней вытачки определяется следующим образом: Рв = ГГ2 – dг, где Рв – раствор вытачки; ГГ2 – ширина чашки; dг – горизонтальный диаметр грудной железы. По обе стороны от точки А1 отложить отрезки А1а и А1а1: А1а = А1а1 = (ГГ2 – dг)/ 2 Точки а1 и а соединить прямыми линиями с Г1, из точек а и а1 опустить перпендикуляры на горизонталь Т. Пересечение перпендикуляров с линией талии обозначить через Т1 и Т2. Вниз от точек а и а1 отложить отрезки аа2 и а1а3. аа2 = а1а3: для группы малых размеров – 1,0 см; для группы средних размеров – 1,2 см; для группы больших размеров – 1,4 см. От точки Г1 вниз откладывают отрезок Г1Г11, равный: для группы малых размеров 0,2 см; для группы средних размеров – 0,4 см; для группы больших размеров – 0,6 см. Точки а2 и а3 соединить вспомогательными прямыми с точкой Г11. Отрезки а2Г11 и а3Г11 разделить на три равные части и отложить от точек а2 и а3 отрезки а2 и а3, отрезки а2а4= а2Г11/3; в точках а4 и а5 восстановить перпендикуляры к сторонам вытачки и отложить на них отрезки а4а5 и а6а7. а4а 6 = а5а7: для группы малых размеров – 0,2 см; для группы средних размеров – 0,3 см; для группы больших размеров – 0,4 см. Нижняя вытачка оформляется плавными линиями, проходящими через точки а2, а6, Г11, а7 и а3. Раствор передней и боковой вытачек. Рв= Дв – dв + 1,0, где Рв – раствор вытачки; dв – вертикальный диаметр грудной железы. Раствор передней вытачки распределяется поровну в обе стороны от точки Г: Гг1 = Гг2 =(Дв – dв + 1,0) / 2. Точки г1 и г2 соединить прямыми линиями с точкой Г1. Раствор боковой вытачки распределяется следующим образом. Вверх от точки Г2 отложить отрезок Г2г3: Г2г3 = 0,6 (Дв – dв + 1,0). Вниз от точки Г2 отложить Г2 г4: Г2г4 = 0,4 (Дв – dв + 1,0). Точки г3 и г4 соединить прямыми линиями с точкой Г1. Положение бретелей спереди. Определяет точка в. От точки В1 вправо отложить отрезок В1в: В1в = 3,5 см; В1в = 3,0 см; В1в = 2,5 см – соответственно для первой, второй и третьей полнот. От точки в вправо отложить отрезок вв1: вв1 = 0,5 см; вв1 = 1,0 см; вв1 = 1,5 см – соответственно для первой, второй и третьей полнот. Точки в и в1 соединить вспомогательными прямыми с точкой Г1, от точки Г1 по линии Г1в1 отложить отрезок Г1в2, равный отрезку Г1в. При изготовлении лекала верхней половинки чашки чертеж необходимо развести на величину угла вГ1в2, то есть совместить линии вГ1 и в2Г1. От точки В вправо отложить отрезок Вв3, равный: для группы малых размеров – 1,5 см; для группы средних размеров – 2,0 см; для группы больших размеров – 2,5 см. Точку в3 соединить вспомогательной прямой с точкой г1; от точки г1 по линии г1в3 отложить отрезок г1в4: г1в4= г1в3 / 2 (для группы малых и средних размеров); г1в4= г1в3 / 2 + 0,1 (для группы больших размеров). Точку в4 соединить вспомогательной прямой с точкой в2 и отложить на ней вправо от точки в4 отрезок в4в5, равный: для группы малых размеров – 1,5 см; для группы средних размеров и больших – 1,0 см, и отрезок в4в6, равный 2,0 см. Вправо от точек г1 и г2 по линиям г1Г1 и г2Г1 отложить отрезки г1г5 и г2г6. г1г5 = г2г6: для группы малых размеров – 2,0 см; для группы средних и больших размеров – 1,5 см. Точки в5 и в6 соединить с точкой г5. Из точки, как из центра, радиусом г5в4 описать дугу, пересечение которой с линиейг5в6 обозначить в7. Точки в7 и в2 соединить вспомогательной прямой, отрезок в2в7 разделить пополам и поставить в21. Из точки в21 к прямой в2в7 восстановить перпендикуляр и отложить на нем отрезок в21в22, равный 0,5 – 0,7 см. Ширина боковой детали бюстгальтера на уровне латеральной (боковой) точки грудной железы. От точки А2 вверх отложить отрезок А2С: А2С = dв – 4,0 ( для группы малых размеров); А2С = dв – 3,0 ( для группы средних размеров); А2С = dв – 2,0 (для группы больших размеров). Из точки Г1, как из центра, провести вверх дугу радиусом, равным отрезку Г1С; из точки г3 провести вторую дугу радиусом, равным отрезку г4С; точку пересечения двух дуг обозначить С1. Точки С1 и в соединить вогнутой линией. Построение передней детали бюстгальтера. Из точки г6 описать дугу радиусом г5в4, в пересечении дуги с линией АВ получается точка гс; из точки гс на этой дуге сделать засечку радиусом в4в5 – в пересечении точки в8. Точки гс и в8соединить прямой линией. Точку А соединить вспомогательной прямой с точкой Г1 и отложить на ней отрезок А9, равный: для группы малых размеров 3,2 – 3,4; для группы средних размеров 3,4 – 3,6; для группы больших размеров 3,6 – 3,8 см. От точки 9 вверх по линии АГ1 отложить отрезок 9-11, равный: для группы малых размеров – 0,2 см; для группы средних размеров – 0,4 см; для группы больших размеров- 0,6 см. Линия втачивания на передней детали оформляется плавной линией и проходит через точки а, 9, г6, в8. Линия втачивания чашки проходит через точки г6, 11, а2. Оформление передней и боковой вытачек. Отрезок г2Г1 разделить на три равные части и отложить от точки Г1 на линиях Г1г1, Г1г2, Г1г3, Г1г4 отрезки Г1Г2/3. Из точек 1, 3, 5, 7 восстановить перпендикуляры к сторонам вытачек и отложить на них отрезки: для группы малых размеров: 1-2=7-8=0.4 см 3-4=5-6=0.1 см для группы средних размеров: 1-2=7-8=0.5 3-4=5-6=0.2 см для группы больших размеров: 1-2=7-8=0.6 см 3-4=5-6=0.3 см Точки г2, 2, Г11, 6, г4 соединить главной линией и отложить на ней вправо от точки г2 отрезок г2Г1г7, отмечая точку г7: г2Г11г7 = ГГ2 + 0,2 (для группы малых размеров); г2Г11г7 = ГГ2 + 0,4 (для группы средних размеров); г2Г11г7 = ГГ2 + 0,6 (для группы больших размеров). От точки г7 вправо по дуге отложить отрезок г7 г71: г7 г71 = 0,2 ¸ 0,6 см. Точку А2 соединить вспомогательной прямой с точкой Г1 и отложить на ней отрезок А210, равный: для группы малых размеров 2,6 ¸ 3,0 см; для группы средних размеров 3,1 ¸ 3,7 см; для группы больших размеров 3,8 ¸ 4,4 см. От точки 10 вверх по линии А2Г1 отложить отрезок 10-12, равный 0,2 ¸ 0,6 см. Линия втачивания на боковой детали оформляется плавной кривой и проходит через точки С, г71, 10, а1. Линия втачивания чашки проходит через точки а3, 12, г7. Из точки Г1, как из центра, радиусом Г1г7 описать дугу, пересечение которой с линией Г1г3 обозначить точкой г8; точку г8соединить с точкой С1 плавной линией. Боковая вытачка оформляется плавными линиями, проходящими через точки г7, 6, Г11, Г1, 8, г8; передняя – плавными линиями, проходящими через точки г5, 4, Г1, Г11, 2, г6. Закончив построение чертежа конструкции чашки необходимо проверить и уточнить длину линии втачивания на передней и боковой деталях с длиной линии втачивания по чашке. Построение боковой детали. От точки А вправо отложить отрезок АА3: АА3 = ОгIV / 2 + аа1 + 2,0 (для группы малых размеров); АА3 = ОгIV / 2 + аа1 + 2,5 (для группы средних размеров); АА3 = ОгIV / 2 + аа1 + 3,0 (для группы больших размеров), где ОгIV – обхват груди четвертый; аа1 – раствор нижней вытачки. Через точку А3 провести вертикаль, пересечение которой с линией обозначить точкой Т5; с продолжением линии ГГ2 – точкой Г3. Точки С и Г3 соединить вспомогательной прямой и разделить на три равные части, то есть: Се = ее1 = СГ3 / 3. Из точек е и е1 отпустить перпендикуляры на линию талии и отложить вправо и влево от них на линии АА3 по 0,5 см – для группы малых размеров, по 0,6 см – для группы средних размеров, по 0,9 см – для группы больших размеров. Полученные точки соединить с точками е и е1 прямыми линиями, продолжая их до линии талии. От точки Т вправо отложить отрезок ТТ0, равный: для группы малых размеров – 1,0 см; для группы средних размеров – 0,5 см; для группы больших размеров отрезок ТТ0, равный 0. Точку Т0 соединить вспомогательной прямой с точкой гс. От точки Т1 влево и от точки Т2 вправо отложить отрезки Т1Т3 = Т2Т4 = 0,5 см – для группы малых и средних размеров, для группы больших размеров эти отрезки равны нулю. Точку Т3 соединить с точкой а, Т4 – с а1. Оформление линии низа бюстгальтера производится следующим образом: вниз от точек А и А3 отложить отрезки АН =А3Н3 = 3,0 см, точки Н и Н3 соединить вспомогательной прямой. Точки пересечения горизонтали НН3 с прямыми аТ1 и а1Т2обозначают соответственно Н1 и Н2. От точки Н вверх отложить отрезок На8, равный: для группы малых и средних размеров – 1,5 см; для группы больших размеров – 1,0 см. Затем с помощью кальки закрыть вытачки на боковой детали бюстгальтера; новое положение точки Н3 обозначить Н31, новое положение точки Г3 – Г31. Точку Г31 соединить вспомогательными прямыми с точками е и Н31. Для оформления застежки с эластичной тесьмой необходимо произвести дополнительные построения. От точек Н31 и Г31влево по линии низа и по линии Г31 е отложить отрезки Н31Н4 = Г31Г4 = 4 см. Примечание. Длина эластичной застежки в готовом виде (застегнутой) составляет 8,0 см. Для группы малых размеров рекомендуется застежка с одной резинкой, для группы средних и больших размеров – с двумя резинками; во всех случаях рекомендуется застежка с тройной регулировкой. Точки Н4Г4 соединить вспомогательной прямой и отложить на ней вверх от точки Н4 отрезок Н4Н5, равный для группы малых размеров – 4,5 см, для групп средних и больших размеров – 7,0 см. Вниз от точки Г4 отложить отрезок Г4Г5, равный 2,0 см. Точку Г5 соединить вспомогательной прямой с точкой С и отложить на ней влево от точки Г5 отрезок Г5Г6, равный для группы малых размеров – 2,0 см, для группы средних и больших размеров – 3,0 см. Точку Г6 соединить прямой линией с точкой Н5. Отрезок Г6С разделить пополам и поставить точку С2; из точки С2 к прямой Г6С восстановить перпендикуляр и отложить на нем вниз от С2 отрезок С2С3, равный 0,5 ¸ 0,7 см. Точки С, С3, Г6 соединить плавной линией. Точка Г6 определяет положение бретели сзади. Длина бретели (в готовом виде) от точки г6 до линии низа бюстгальтера составляет: для группы малых размеров – 41,0 см, для группы средних размеров – 44,0 см, для группы больших размеров – 47,0 см.

Линия низа бюстгальтера оформляется плавной кривой, проходящей через точки а8, а9, а10, Н7, Н4. В пересечении линии низа с прямой Тогс поставить точку а11.
